Come si legge una planimetria: guida per chi non è del mestiere

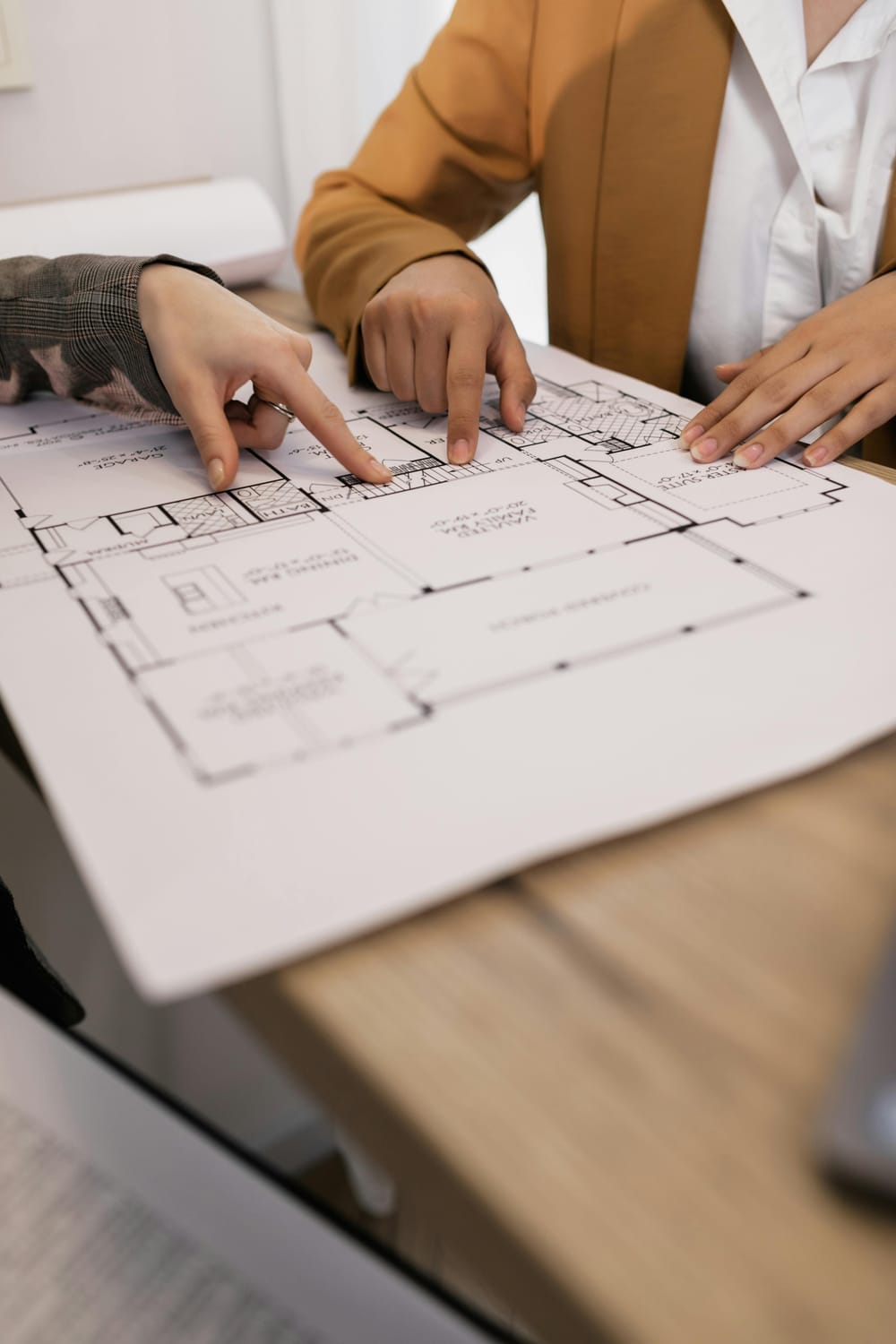

Una planimetria è una vista dall'alto di un edificio o di un appartamento, come se il soffitto fosse stato rimosso e si guardasse dall'alto. Non è una fotografia — è una rappresentazione tecnica in scala, che mostra la disposizione degli spazi, lo spessore delle pareti, la posizione di porte, finestre e impianti. Ogni elemento è rappresentato con simboli convenzionali che hanno un significato preciso. Imparare a leggerli non richiede una formazione tecnica: richiede di sapere dove guardare e cosa cercare.

La prima cosa da verificare in una planimetria è la scala — indicata in genere come 1:50 o 1:100. Questo numero significa che ogni centimetro sul foglio corrisponde a 50 o 100 centimetri nella realtà. Una planimetria in scala 1:50 è abbastanza dettagliata per vedere chiaramente le dimensioni degli spazi. Una in scala 1:100 è più compatta e mostra l'insieme. Per capire le dimensioni reali di un ambiente, puoi usare un righello sul foglio e moltiplicare per la scala: se una stanza misura 4 cm sul foglio in scala 1:50, nella realtà è 200 cm, cioè 2 metri. Alcune planimetrie riportano anche le quote — le misure scritte direttamente sul disegno — che eliminano la necessità di misurare a mano.

Le finestre si riconoscono come un'interruzione nella parete con tre linee parallele sottili. Le finestre a tutta altezza, fino al pavimento, appaiono identiche ma con un'indicazione nel cartiglio del progetto.

In una planimetria di progetto più dettagliata troverai anche i simboli degli impianti. I punti luce a soffitto, le prese elettriche e gli interruttori hanno delle tabelle univoche ma è sempre bene controllare l'indice di progetto.

I sanitari — water, lavabo, doccia, vasca — con la loro forma stilizzata in scala. I caloriferi con rettangoli sottili accostati alla parete. Capire dove sono posizionati questi elementi ti permette di verificare se corrispondono alle tue esigenze: se la presa è dove hai bisogno, se il punto luce è centrato sulla zona che deve illuminare, se il lavabo è posizionato nel posto giusto rispetto allo specchio.

Una planimetria non si legge soltanto — si usa. Una volta che sai interpretarla, puoi verificare se la disposizione degli spazi corrisponde a come immagini di vivere la casa. Puoi misurare se il divano che hai scelto entra nella stanza e se rimane spazio sufficiente per circolare. Puoi capire se la luce naturale raggiungerà le zone dove ne hai bisogno. Puoi individuare eventuali problemi prima che il cantiere inizi — che è l'unico momento in cui cambiarli non costa nulla in più. La planimetria è il documento più importante di una ristrutturazione: trattala come tale.
